本项目聚焦于硅碳负极材料在“不完全脱锂态”下出现的容量异常衰减现象（即“假死/记忆效应”），采用第一性原理计算与电化学实验表征相结合的研究范式，从原子尺度到宏观电化学系统揭示了该失效模式的微观动力学机制。

理论研究部分以非晶Li_xSi（x=0.25,1.0,2.0）为模型，通过“熔融淬火”分子动力学构建非晶结构，利用密度泛函理论计算了电子结构、锂离子扩散能垒（CINEB方法）及力学性能。实验研究部分以企业提供的硅碳复合材料为对象，组装扣式半电池，通过恒流充放电、电化学阻抗谱、恒电流间歇滴定等测试，结合扫描电镜、透射电镜、X射线衍射、X射线光电子能谱等物相表征，系统考察了不同电压窗口下容量衰减与晶相演变的关联。

通过理论与实验的深度互证，本项目首次定量揭示了高锂化态下锂离子扩散能垒骤升至0.81eV是导致锂离子被“锁定”的原子尺度根源，并验证了晶态Li₁₅Si₄相在不完全脱锂时的逐圈积累是容量“假死”的直接原因，同时证实深度放电可使能垒消失、晶相分解、容量恢复。

1. 构建不同锂含量非晶Li_xSi的原子模型，通过径向分布函数验证其非晶特征，并计算形成能评估热力学稳定性。

2. 揭示锂含量对电子导电性的影响规律，明确硅骨架（Si3p轨道）主导电子传输，排除电子传导瓶颈作为“假死”主因的可能性。

3. 定量计算锂离子扩散能垒，阐明高锂化态（x=2.0）下锂离子被严重“锁定”的动力学本质，建立扩散能垒与“假死/记忆效应”之间的直接关联。

4. 通过电化学测试复现不完全脱锂态的容量骤降现象，利用dQ/dV、EIS、GITT等方法量化晶相残留对电荷转移电阻和锂离子扩散系数的影响。

5. 从物相与微观结构层面验证晶相残留机制，利用XRD、XPS、TEM等手段证实Li₁₅Si₄晶相在浅度脱锂下的不可逆积累及深度放电的可消除性。

6. 区分两种不同的容量衰减路径：不完全脱锂下的“晶相阻塞”主导型衰减vs.全循环下的“机械疲劳”主导型衰减，为硅碳负极的充放电策略优化提供理论依据。

1.理论成果

l 成功构建了三种锂含量（x=0.25,1.0,2.0）的非晶Li_xSi模型，径向分布函数验证了典型的“短程有序、长程无序”非晶特征。形成能计算表明低锂态（x=0.25）和高锂态（x=2.0）热力学稳定，中等锂态（x=1.0）处于亚稳态。

l 电子结构分析显示所有模型均呈现金属性，且随锂含量升高金属性增强；电子导电性始终由Si3p轨道主导，Li2s轨道贡献极低，证明“假死”的根源不是电子传输受阻。

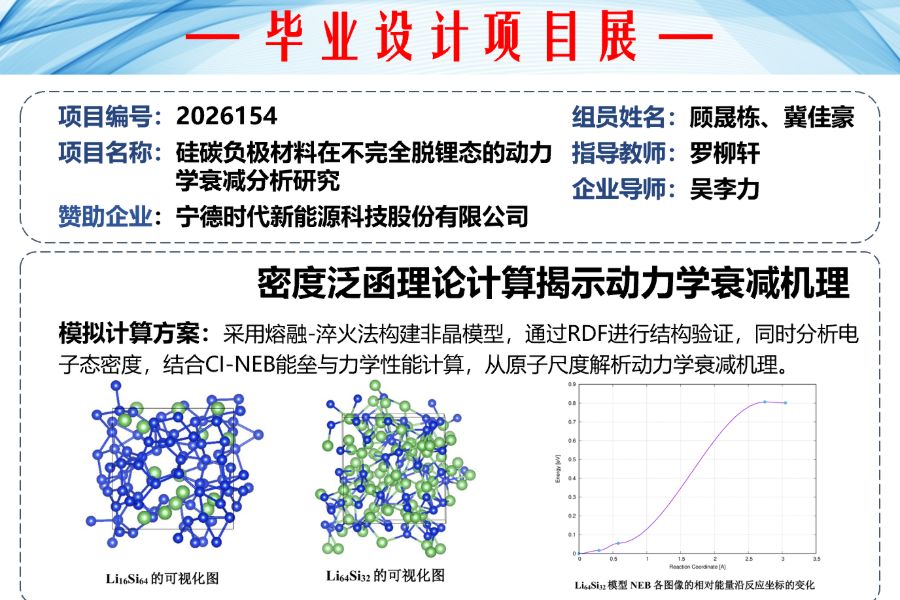

l CINEB扩散能垒计算：低/中锂化态（x=0.25,1.0）能垒趋近0，锂离子迁移几乎无障碍；高锂化态（x=2.0）能垒高达0.81eV，锂离子被严重“锁定”。这从原子尺度解释了深度锂化后浅度脱锂时容量骤降的动力学原因。

l 力学性能计算：随锂含量增加，体积模量从102.7Gpa降至30.7Gpa，杨氏模量从71.2Gpa降至38.8Gpa，材料刚度下降但仍保持延展性（Pugh比<0.57），揭示高锂化态下“力学软化”与“扩散受阻”并存的矛盾特性。

2.实验成果

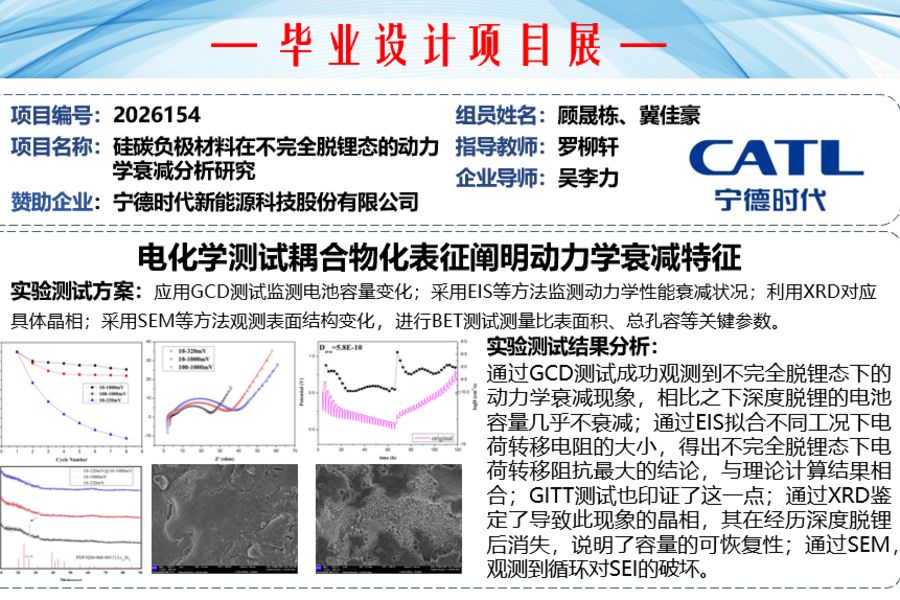

l 复现了“假死/记忆效应”：在10–320 mV不完全脱锂窗口下，电池容量在数十圈内骤降至50%以下，而一次深度放电（10–1000 mV）可使容量几乎完全恢复。

l dQ/dV分析：全循环（10–1000 mV）在约0.44 V处出现尖锐的晶相分解峰，而不完全脱锂样品该峰消失，证明晶相残留。

l EIS测试：不完全脱锂样品的电荷转移电阻R_ct最高（34.66Ω），而全循环样品最低（20.18Ω），表明晶相残留与SEI增厚严重阻塞界面电荷转移。

l GITT测试：不完全脱锂样品的锂离子平均化学扩散系数最低（3.00*10^-10cm²/s），进一步证实晶相残留对固相扩散的阻塞效应。

l 物相表征：XRD仅在不完全脱锂样品中检测到Li₁₅Si₄的特征衍射峰；XPS显示浅度脱锂后表面形成高锂还原态（结合能90.5 eV），深度脱锂后可恢复至低锂态；TEM证实窄窗口循环后电极内部存在晶相残留但宏观形貌完整，而全循环后碳包覆层出现明显断裂与缺陷。

l 区分了两种衰减路径：不完全脱锂以晶相阻塞为主（形貌完好但内部失活），全循环以机械疲劳为主（碳层破损、缺陷增多）。

3.理论实验闭环印证

l 理论计算的0.81eV高扩散能垒完美解释了实验中高R_ct与低D_ava的动力学瓶颈。

l 理论预测的“低/中锂态易迁移”与实验中深度放电回到低锂态后容量恢复的现象高度一致。

l 共同确立了“高锂化→晶相生成→脱锂不彻底→晶相残留→扩散能垒升高/电荷转移电阻增大→容量骤降→深度放电消除晶相→能垒消失→容量恢复”的完整物理图像。
